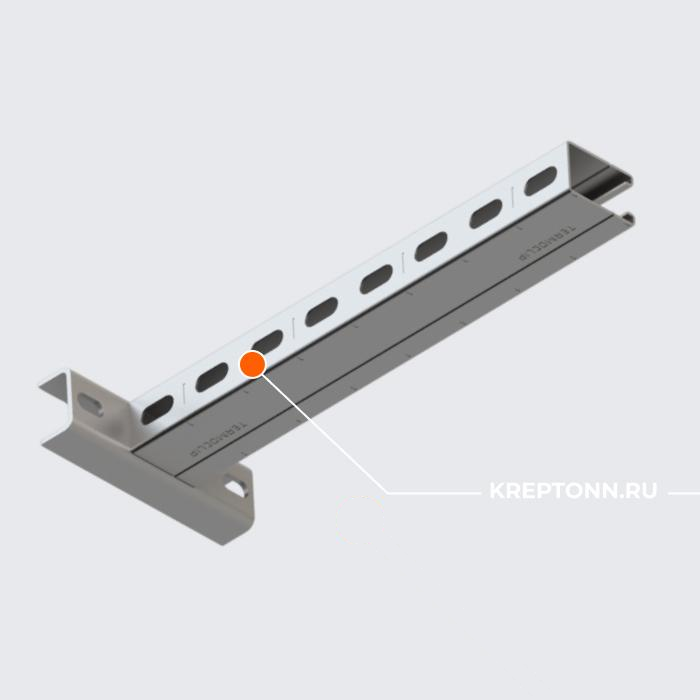

Консоль седельная TCA U 41x62x2,5- 800 Hdg (4 шт/кор) 9393002 - купить

Назначение

• Предназначена для использования при монтаже средних и тяжелых инженерных систем с выносом на расстояние от пола, стен и потолочных конструкций зданий и сооружений. В сочетании с оснасткой монтажных систем дает возможность получать сложные пространственные конструкции.
• Возможно использование в виде самостоятельных опор и в составе модульных решений. Конструктивные особенности и достаточно широкий номенклатурный ряд в сочетании с дополнительными элементами крепежа позволяют решать различные задачи раскрепления с учетом сложного геометрического расположения несущих конструкций и оснований.
• Специальная конструкция опорной площадки в форме седла позволяет решать задачи для узлов с высокими нагрузками (Н).

Монтаж

• Подходит в качестве консоли несущей конструкции трассы технологического трубопровода, водоводов и др.
• Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков средних и тяжелых нагрузок.
• В сочетании с профилем соответствующего размера, седельными фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.
• Подходит для двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением.
• Консоль с надежной опорой в форме седла для монтажа на профиле.
• Надежный кронштейн при поддержке усиливающей опоры.
• Для виброизоляционного крепления к стене таких агрегатов, как, например, вентиляторы и кондиционеры, насосы, домовая водопроводная станция и т.д. по основанию из профиля.
• Подходит для выполнения сборных пространственных конструкций (колонны и пр.) на основе профиля для средних и тяжелых нагрузок благодаря жестко фиксируемой опорной седельной площадке.

Преимущества

• Выдерживает высокие нагрузки благодаря седельной конструкции опорной площадки.
• Рекомендуется применять в зонах с повышенной сейсмической активностью.
• Форма опорной площадки обеспечивает четкую фиксацию консоли на профиле.
• Охват кромок опорной плиты для улучшения внешнего вида.
• Простая юстировка по высоте при монтаже на профиле посредством применения подвижных Т-образных болтов или гаек быстрого монтажа.
• Рациональный монтаж благодаря предварительной сборке деталей на консоли перед непосредственным монтажом на месте постоянной установки.
• Возможность регулирования расстояний между креплениями на консоли посредством профильных гаек.

Консоль

Рекомендуемая максимальная нагрузка Frec,кН

Тип пролета L,м
